Dans le système optique des endoscopes rigides, les lentilles à tige cimentée double-entreprennent des tâches sophistiquées de transmission d'images avec des interfaces cimentées des deux côtés, imposant des exigences strictes en matière de précision de cimentation et de propreté de la surface. Dans les cas où le décollement se produit sur les deux surfaces cimentées d'une lentille à tige double-cimentée, tout adhésif résiduel doit être complètement éliminé avant de re-recoller chaque aspect séquentiellement.
Préparation des outils et du matériel
· Pincettes rondes avec une ouverture de 1,2 mm : capables de serrer des lentilles en tige d'un diamètre de 1,2 mm sans rayer ni endommager le corps de la lentille
· Outil aiguille de 0,25 mm-diamètre : la pointe est coupée à plat, meulée, chanfreinée et polie pour former une section transversale plate et lisse-de 0,25 mm de diamètre sans bavure sur la surface ; utilisé pour ramasser et appliquer de l'adhésif UV
· Cure-dents en bois et pâte à polir : pour éliminer les résidus de colle
· Cotons-tiges : pour nettoyer les surfaces des lentilles en tige
· Ciment optique UV spécial pour lentilles optiques d'endoscope : conforme à la résistance à haute-température et haute-pression, à la transmission lumineuse élevée et à d'autres indicateurs de performances critiques[en savoir plus sur...]
· Lampe de polymérisation UV Yokohama 250 W équipée d'une seule tête de sortie 1/4 pour le durcissement UV
· Curseurs de positionnement en acrylique propres : fixation auxiliaire pour l'alignement du centrage
· Loupe-à fort grossissement-montée sur la tête : pour l'inspection des surfaces et la vérification de l'alignement pendant le nettoyage ; le grossissement varie de 20× à 40× selon les préférences de l'opérateur ; les microscopes de réparation binoculaires ou trinoculaires sont également des alternatives acceptables
Retrait de la tête collée et nettoyage des résidus d'adhésif

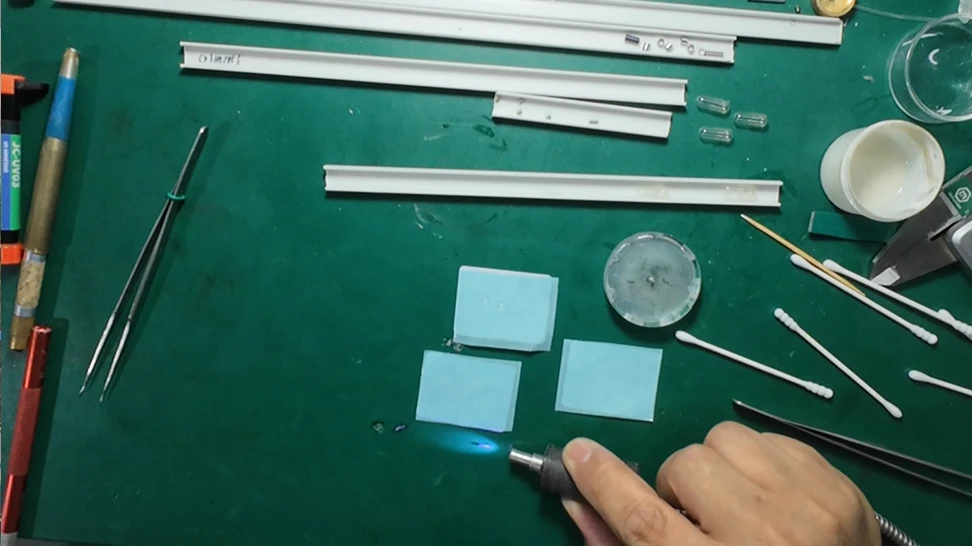

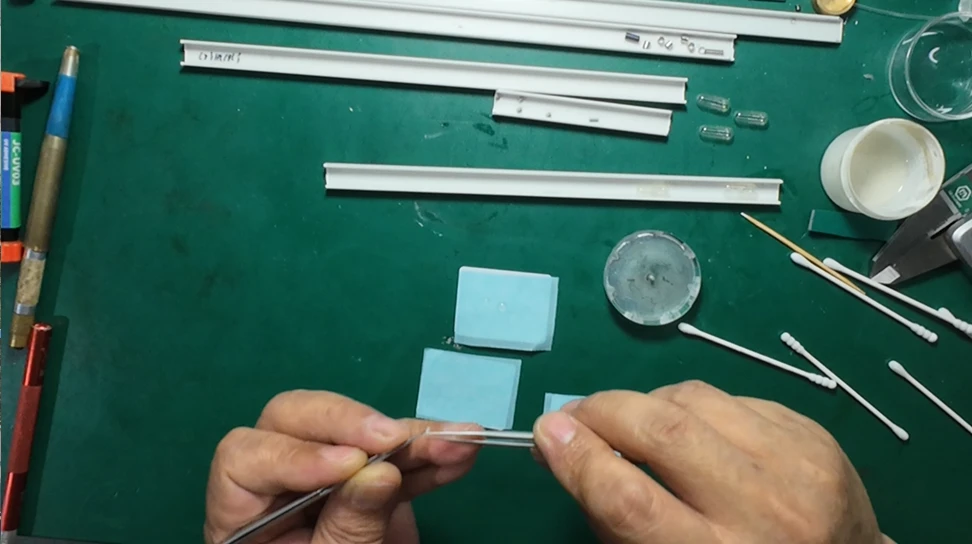

Divers facteurs peuvent entraîner un jaunissement, des franges irisées, un blanchiment et une image floue sur les joints cimentés, ce qui rend nécessaire un démontage et une remise en état. Un pistolet à air chaud doit être utilisé pour appliquer un chauffage uniforme sur la zone cimentée, afin de ramollir l'adhésif UV vieilli d'origine ou d'accélérer sa dégradation thermique. Après le processus de chauffage, utilisez un tampon en caoutchouc pour saisir les deux extrémités de la lentille en tige et séparez doucement les segments liés par une luxation décalée latérale. Cette méthode de séparation basée sur la dislocation permet d'obtenir une répartition uniforme des contraintes et d'éviter l'écaillage ou la fissuration des bords des lentilles résultant d'une traction axiale directe.

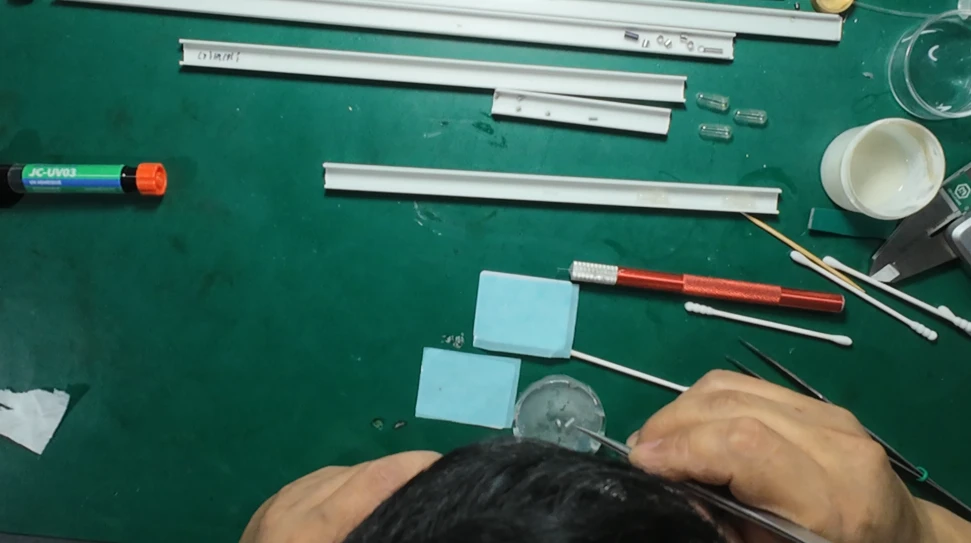

Trempez les cure-dents dans un composé de polissage pour meuler et polir les surfaces cimentées afin d'éliminer les résidus d'adhésif UV et les contaminants de surface. Des segments de lentilles courts peuvent être fixés sur des blocs acryliques pour le polissage. Pour la section centrale de la lentille tige avec deux surfaces planes cimentées, fixez la lentille avec la pince à épiler ronde à ouverture de 1,2 mm-avant de polir. Une attention particulière doit être accordée aux zones marginales des surfaces cimentées ; l'élimination incomplète des résidus entraînera une épaisseur de couche adhésive inégale après le re-cimentation et dégradera directement les performances d'imagerie.
Les résidus d'adhésif apparaissant sous forme de dépôts rayés violets ou d'agglomérats inégaux sur les surfaces de fracture doivent être entièrement éliminés. Si des contaminants particulaires durs restent sur les surfaces cimentées après avoir essuyé avec des cotons-tiges imbibés d'alcool, grattez-les doucement avec des cure-dents. Ne procéder aux opérations ultérieures qu’après avoir vérifié que les surfaces sont parfaitement propres et exemptes de fixations étrangères.
Opération de liaison du premier-côté
Trempez la section transversale plate-de l'outil aiguille de 0,25 mm traité avec un volume extrêmement minuscule de ciment UV et distribuez une gouttelette au centre de la surface cible cimentée. Un excès d'adhésif entraîne une couche de colle trop grande, ce qui altère la résistance thermique et altère l'indice de réfraction effectif. Placez la lentille de la tige d'accouplement directement sur l'adhésif distribué après le pointage.
Placez la lentille en tige assemblée sur le curseur en acrylique pour un positionnement de centrage automatique. Inspectez l’alignement coaxial sous un grossissement élevé ; le désalignement peut être corrigé en faisant rouler doucement le corps de l’objectif jusqu’à ce que les axes optiques centraux soient parfaitement collimatés, puis en le redressant rapidement. Tirez parti de la surface plane opposée de la lentille en tige pour placer l’ensemble verticalement sur une plaque acrylique propre ; la gravité entraîne une répartition uniforme de l'adhésif, l'excès de colle s'écoulant naturellement vers l'extérieur vers les bords périphériques. Attendez 5 minutes avant de durcir par irradiation UV pendant 5 minutes à l'aide de la lampe UV. Après durcissement, essuyez tout adhésif étranger autour de la périphérie de la lentille et revérifiez la coaxialité et la transmission de la lumière.
Opération de liaison du deuxième côté-
Nettoyez soigneusement tous les outils précédemment utilisés avant de commencer le deuxième cycle de cimentage pour éviter toute contamination croisée. Étant donné qu'un côté de la lentille en tige a déjà été cimenté de manière permanente dans un ensemble incurvé intégré, un placement plan stable tel que mis en œuvre lors de la première étape de cimentation est irréalisable, ce qui augmente en conséquence les difficultés opérationnelles.
Jeter l'adhésif UV précédemment récupéré qui a été contaminé par une exposition ambiante prolongée ; extraire le ciment UV frais et effectuer le pointage et l'assemblage en suivant des procédures identiques à celles de la première face. Sans base de support plate, maintenez manuellement l'ensemble de lentilles stable après l'assemblage - et comptez sur la tension interfaciale moléculaire pour niveler la couche adhésive tout en surveillant en permanence l'alignement coaxial. Une exsudation périphérique de la colle indique une répartition uniforme et adéquate de la couche de colle.
Effectuez un durcissement préliminaire aux UV pendant 10 à 20 secondes pour verrouiller les positions relatives des lentilles de manière stable, puis posez l'assemblage à plat pour un durcissement complet pendant encore 5 minutes. Une fois le durcissement terminé, tamponnez l'excédent d'adhésif de bord avec des cotons-tiges imbibés d'alcool et réinspectez la planéité et la coaxialité de l'interface cimentée.
Un conditionnement thermique après-réparation est mis en œuvre pour stabiliser les performances mécaniques de la couche adhésive durcie. Des tests finaux sur la clarté de l'image et la qualité de la transmission optique sont effectués pour valider la conformité aux spécifications de performances du chemin optique.
Nous publierons-des directives d'utilisation détaillées et des études de cas de réparation pratiques couvrant les processus de remise à neuf des composants optiques et les solutions de réparation pour différents modèles d'endoscopes. Restez à l'écoute des mises à jour.
