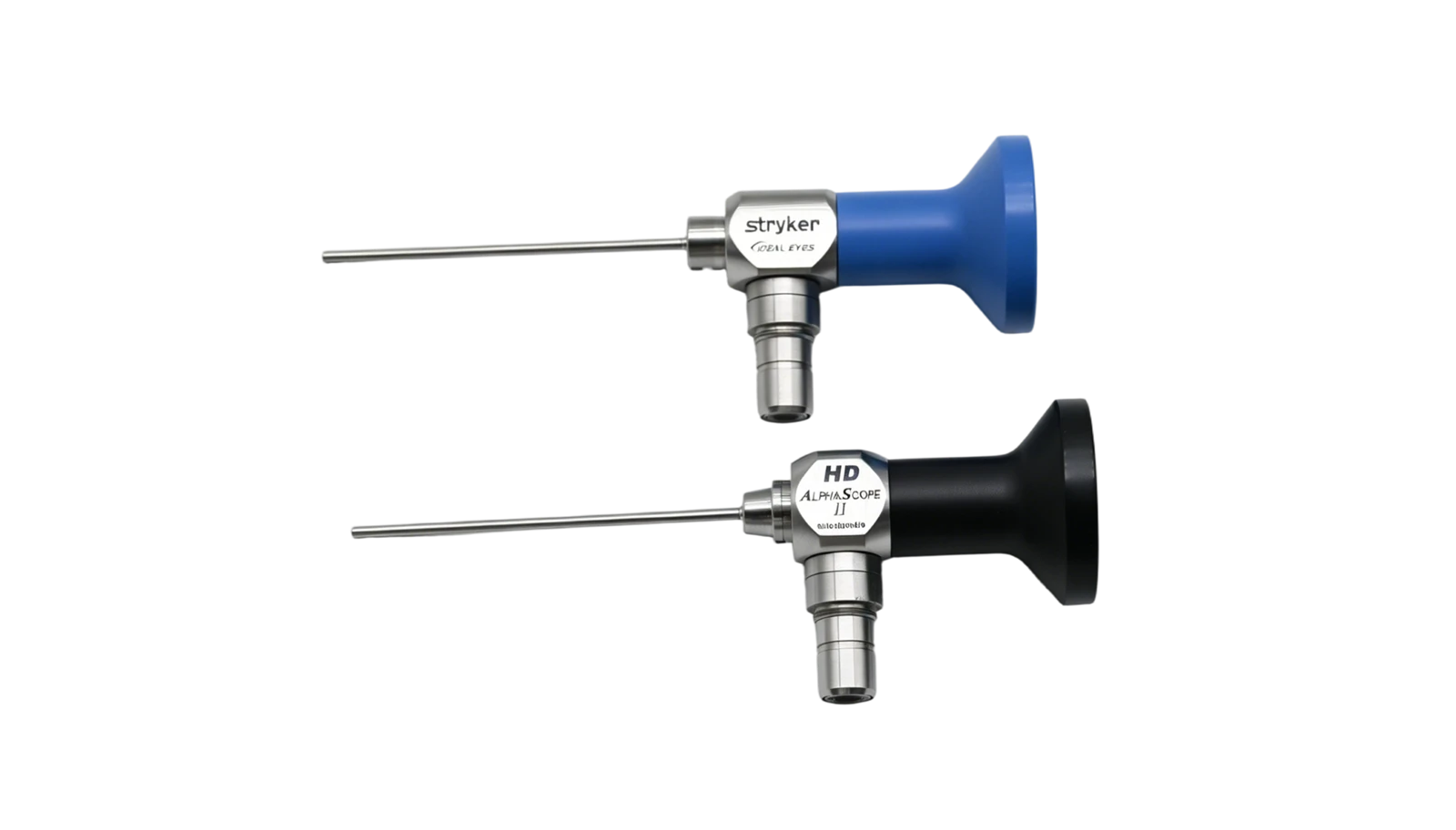

Ce cas technique se concentre sur deux modèles d'arthroscopes de la mâchoire, le STRYKER 0502-119-010 et le GIMMI E.8186.20. Nous décomposons en détail le flux de travail complet du démontage des lentilles optiques, du nettoyage en profondeur, de l’assemblage et de l’étalonnage optique. Ces deux oscilloscopes partagent une architecture optique interne presque identique, de sorte que leur logique de dépannage et leurs procédures opérationnelles sont hautement interchangeables. Ce guide sert de référence universelle pour l’entretien de systèmes optiques arthroscopiques similaires.
Démontage du chemin optique
Commencez le démontage du chemin optique en extrayant les tubes d’espacement, les diaphragmes et les blocs de compression d’adaptateur. Utilisez une sonde crochue pour atteindre l’intérieur du tube d’espacement, remuez-le doucement, puis soulevez-le avec une pince de précision. Tapotez légèrement le boîtier de l'oscilloscope pour déloger les blocs de compression internes. Un contrôle minutieux de la force appliquée est nécessaire au cours de cette étape pour éviter que les composants optiques internes ne se déplacent ou ne subissent des dommages dus aux vibrations. Pour garantir que l'ordre d'alignement des composants optiques ne soit pas perturbé lors du démontage, un boîtier réducteur est utilisé.
(Installer le boîtier de réduction)

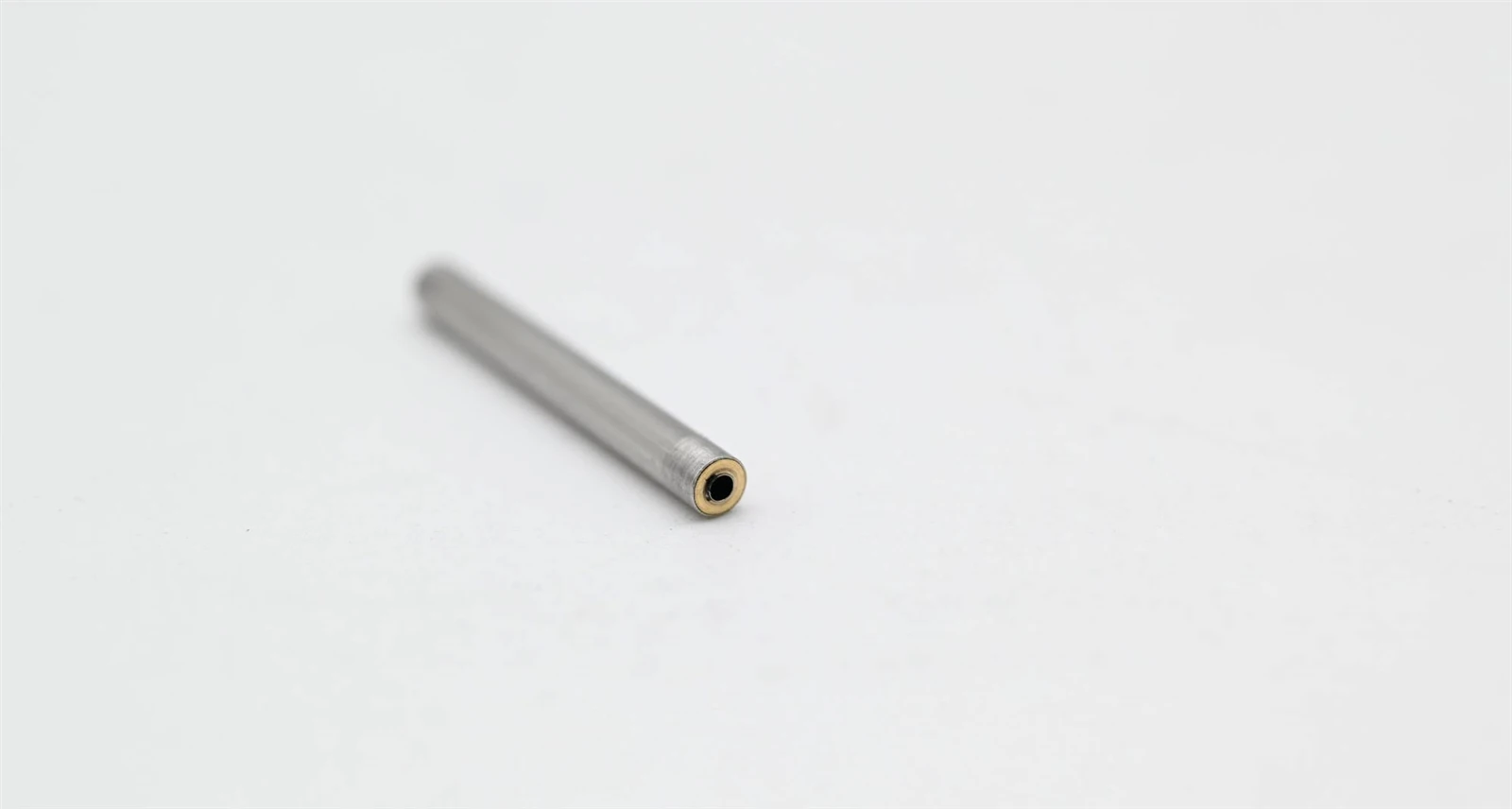

(Boîtier réducteur)
La structure spécifique du boîtier Réducteur est constituée d'un tube en acier inoxydable d'un diamètre extérieur de 2,7 mm servant de corps principal, avec des manchons en cuivre (2 mm d'épaisseur) montés aux deux extrémités ; un tube en acier inoxydable d'un diamètre intérieur de 1,1 mm et d'un diamètre extérieur de 1,25 mm est installé à l'intérieur. Cet outil nécessite une concentricité élevée et des fonctions garantissant que les lentilles en tige conservent leur séquence d'origine sans altération lors du démontage et du montage.

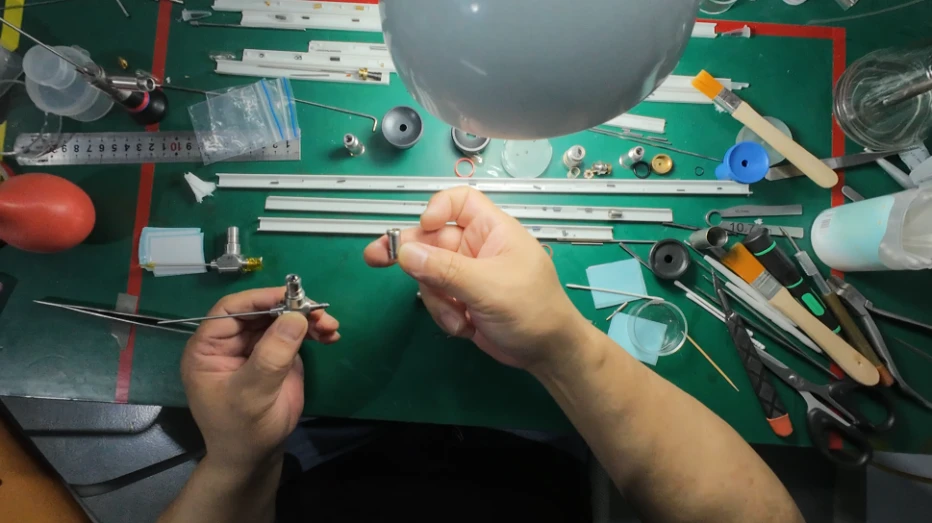

Connectez le boîtier réducteur et l’adaptateur externe étendu à l’arthroscope. Tapotez doucement le corps de la lunette tout en effectuant une inspection visuelle jusqu'à ce que les lentilles de la tige soient exposées depuis l'ouverture du tube de la lunette. Une méthode pour confirmer le retrait complet de tous les éléments optiques est la suivante : insérez un mince tube en acier inoxydable dans l'arthroscope, marquez la position où le tube ne peut pas avancer davantage, puis comparez cette profondeur marquée avec la longueur totale du tube extérieur de l'oscilloscope pour vérifier si tous les composants internes ont été entièrement extraits.
Nettoyage
Une fois tous les éléments optiques retirés, passez au nettoyage de l’intérieur du corps de la lunette. Tout d’abord, grattez les résidus d’adhésif à l’extrémité distale avec une pince, puis polissez les couches de colle résiduelles à l’aide de papier de verre grain 1 200 pour restaurer une surface métallique propre.
Pour nettoyer la paroi interne de la tige de l'endoscope, poussez des lingettes non pelucheuses imbibées d'alcool--d'avant en arrière à travers la lumière à l'aide d'un tube en acier inoxydable.
Le tube en acier inoxydable utilisé dans ce cas a un diamètre extérieur de 1,0 mm et un diamètre intérieur de 0,9 mm, correspondant aux dimensions du système optique. Le processus de nettoyage doit être répété plusieurs fois pour garantir qu'aucun contaminant ne reste sur les parois intérieures.
(purge sous vide à pression négative-)

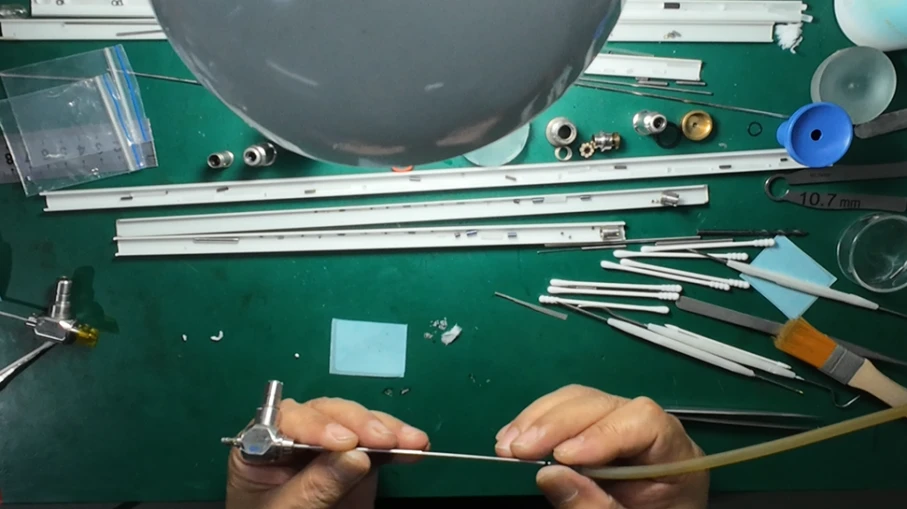

Après l'essuyage, connectez un dispositif d'aspiration au tube en acier inoxydable pour effectuer une purge sous vide à pression négative sur la paroi interne de l'arbre, éliminant ainsi les débris fins, les peluches et l'alcool résiduel à l'intérieur. Déplacez le tube en acier inoxydable d'avant en arrière à plusieurs reprises pendant l'aspiration pour garantir un nettoyage complet de tous les segments de lumière. Une fois le nettoyage terminé, scellez les deux extrémités de la tige de l'oscilloscope avec un produit d'étanchéité à haute -température pour bloquer la poussière et éviter toute contamination secondaire.
Assemblage de test
Le manchon de montage intérieur est utilisé pour ajuster le centrage du câble fibre de l'oculaire. Si le manchon est endommagé ou provoque une déviation de centrage optique, meulez-le et réparez-le sur un tour d'horloger. Lors du retrait des lentilles en tige, utilisez des ensembles oculaires des cystoscopes ou hystéroscopes STRYKER avec des diamètres intérieur et extérieur correspondants comme outils auxiliaires pour maintenir les composants optiques démontés dans le bon ordre.
(Outil de démontage auxiliaire)
L'assemblage exige une précision opérationnelle extrêmement élevée. Cette mallette de réparation adopte une loupe à tête 40x pour le fonctionnement ; un microscope binoculaire haute-puissance est également acceptable. Avant l'assemblage, les deux côtés des lentilles de loupe/microscope et toutes les pinces de serrage doivent être soigneusement nettoyés pour éliminer les taches de poussière et d'huile.
À propos de la sélection des outils, des pinces extra fines-sont utilisées pour nettoyer et installer les tubes d'espacement, tandis que des pinces spéciales dédiées sont nécessaires pour maintenir les lentilles optiques. Ce cas utilise des pinces à lentilles avec une ouverture de mâchoire ronde de 1,1 mm. Cette conception empêche efficacement la perte ou les rayures des lentilles lors du nettoyage. L'alésage intérieur des bagues d'espacement doit être essuyé avec de minuscules tampons non pelucheux-pour garantir la propreté sur toutes les surfaces de contact.
Pour ce modèle d'endoscope, il est préférable de démonter, nettoyer et remonter complètement l'ensemble de la lentille d'objectif. L'intérieur du corps de la lunette est divisé en trois sections, ce qui rend l'assemblage de l'arrière vers l'avant assez difficile. Pendant la procédure, retirez d'abord les lentilles de tige et les entretoises ; Ensuite, chauffez l'ensemble de lentilles d'objectif à environ 200 degrés et utilisez un outil tubulaire spécialisé pour faire sortir chaque élément optique un par un. Une fois le nettoyage terminé, insérez les composants séquentiellement en commençant par l'extrémité distale (la tête de la lunette) pour réassembler l'objectif.
Collage de lentilles d'objectif
Le processus de liaison détermine directement l'étanchéité et la durée de vie du groupe de lentilles d'objectif. Cette réparation utilise un scellant personnalisé-résistant aux hautes températures avec les propriétés suivantes :
Il résiste à des températures allant jusqu'à 500 degrés, adhère bien au verre et à l'acier inoxydable et présente une excellente résistance au vieillissement, aux acides et aux alcalis. Cet adhésif semi-transparent présente une bonne fluidité ; lorsqu'il est utilisé pour coller des ensembles de lentilles d'objectif, il garantit une profondeur de pénétration efficace et une étanchéité à l'air-surpassant les adhésifs semi-solides à cet égard. Cependant, un contrôle minutieux du temps de travail est nécessaire et un chauffage à environ 300 degrés est nécessaire si la couche adhésive doit être démontée.[en savoir plus sur...]
- Mélange de colle : mélangez uniformément une quantité appropriée de colle pendant environ 2 minutes, puis laissez-la reposer pendant plus de dix minutes pour un pré-durcissement-. Commencez l’application une fois que la colle devient légèrement collante ; sa fluidité réduite empêche les infiltrations vers l'intérieur. Ajustez la vitesse d'agitation en fonction de la température ambiante : la colle plus fine à haute température peut être mélangée légèrement plus rapidement. Les minuscules microbulles générées lors de l’agitation se dissiperont naturellement et n’affecteront pas les résultats finaux de scellement. Notez que la colle rétrécit légèrement au repos. Si un remplissage incomplet se produit pendant l’encapsulation, la colle de surface convergera naturellement vers l’intérieur via la tension moléculaire pour assurer une étanchéité interne complète.

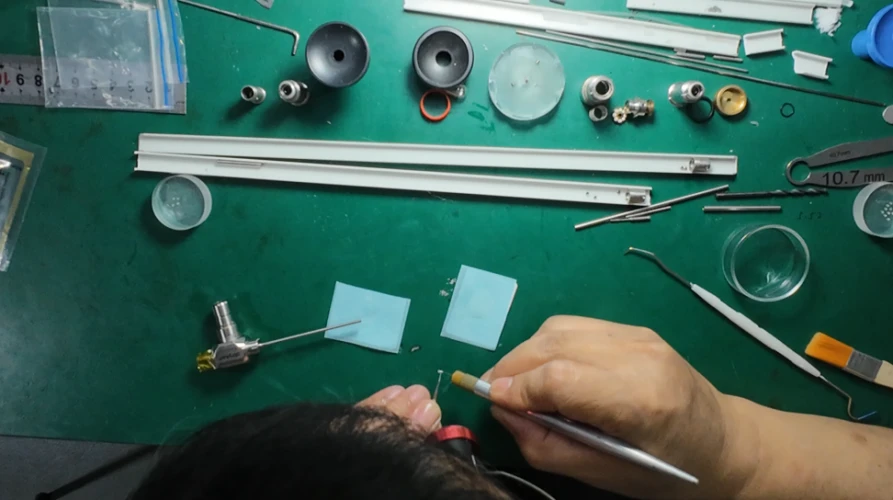

- Distribution de colle : commencez la distribution une fois que la colle atteint un état de fil fin. Fixez une aiguille d’acupuncture de 0,3 mm comme applicateur de colle. Étapes de fonctionnement : Tout d'abord, collez légèrement la lentille d'objectif vers l'extérieur avec une pince portant un petit morceau de ruban adhésif 3M, resserrez la lentille avec une pince à micro-mâchoire de 1,2 mm, ramassez la colle avec l'aiguille d'acupuncture et appliquez un revêtement uniforme autour de la moitié avant de la circonférence de la lentille d'objectif. Réinstallez la lentille dans l’ouverture du tube à l’aide d’un cure-dent. Après l'insertion, vérifiez soigneusement tout débordement ou accumulation de colle autour du périmètre de la lentille.
(Distribution de colle)
- Enlèvement de l'excès de colle : laissez reposer l'assemblage collé pendant 8 heures ; la colle acquiert une dureté partielle mais n'est pas complètement durcie à ce stade. Grattez l'excédent de colle avec des cure-dents ou des cotons-tiges, durcissez l'assemblage à chaud pour maximiser la force de liaison, puis essuyez-le avec des tampons imbibés d'alcool. Pour les rayures sur la surface des lentilles ou les résidus tenaces qui ne peuvent pas être éliminés avec de simples tampons ou de l'alcool, diluez le composé de polissage avec de l'eau propre et polissez doucement avec une pointe de cure-dent enveloppée de microfibre. Rappel important : terminez le réglage de l'image optique pendant que la colle est encore partiellement durcie et confirmez l'imagerie qualifiée avant le durcissement complet final. La colle entièrement durcie crée des liaisons permanentes qui rendent le démontage et le re-débogage ultérieurs difficiles.
Calibrage de l'oculaire
Pour démonter l'oculaire, coupez le tube extérieur de l'oculaire avec un outil de tournage de tour. Une ressoudure ultérieure-peut restaurer avec précision le diamètre et la largeur du tube d'origine sans compromettre la précision de l'assemblage.

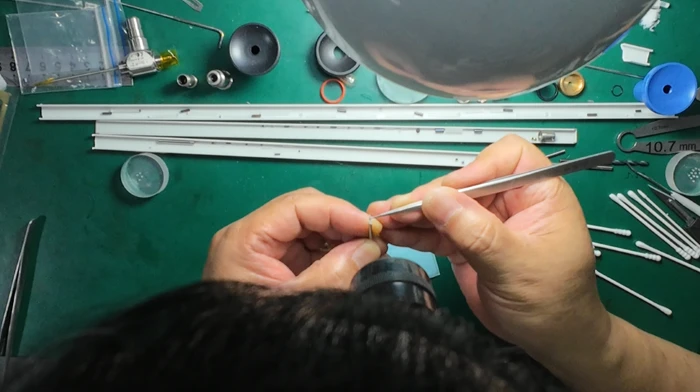

Avant l'installation des oculaires, appuyez complètement sur les tubes d'espacement avec une pince, puis montez la base de réglage de l'oculaire pour-ajuster le centrage du câble à fibre optique. Nettoyez soigneusement le filetage interne de l'oculaire pour éviter que des débris ne tombent dans le chemin optique pendant le filetage. Faites pivoter lentement l'oculaire vers l'intérieur tout en observant l'image optique en temps réel-. En cas de mauvais alignement du câble à fibre optique, démontez toutes les pièces, re-nettoyez et répétez l'assemblage.
(Nettoyer les filetages internes de l'oculaire)
Réparation finale et assemblage
Avant l'assemblage optique complet, chaque composant à l'intérieur du corps de la lunette doit être nettoyé séparément, y compris les deux surfaces de chaque lentille de tige et la surface extérieure de chaque tube d'espacement. Tenez les lentilles ou les ensembles optiques avec des pinces propres, essuyez les surfaces des lentilles en mouvements circulaires ou en spirales vers l'extérieur du centre vers le bord à l'aide de tampons imbibés d'alcool-pour soulever la saleté plutôt que de propager les contaminants. Remplacez fréquemment les écouvillons pendant l’essuyage pour éviter les rayures secondaires causées par des écouvillons sales. Tous les travaux d'assemblage doivent utiliser des pinces et des accessoires dédiés préalablement nettoyés ; Le contact direct-à mains nues avec les lentilles introduira de nouveaux contaminants.
(assembler)
Toutes les sélections d'outils personnalisés, l'adéquation des colles, les processus de collage, les séquences de démontage et d'assemblage présentés dans ce cas sont vérifiés par des essais de maintenance pratiques répétés. Nous continuerons à partager des cas de réparation d'autres modèles d'endoscopes dans les articles suivants, restez à l'écoute.
